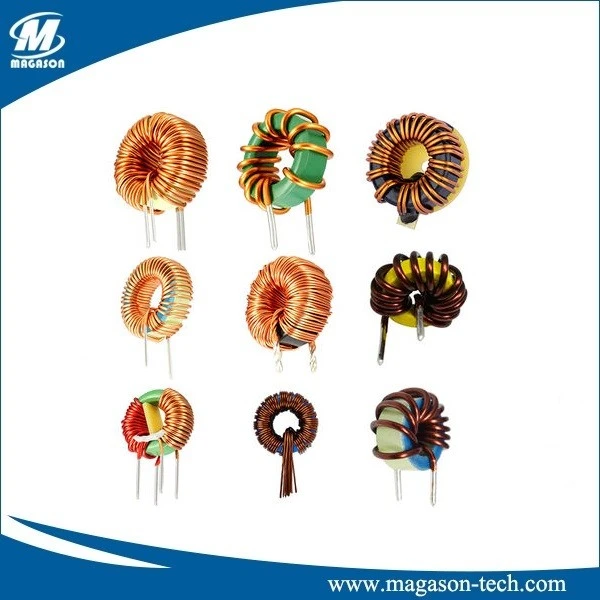

Torooid choke induktor

En gemensam läge choke är ett elektriskt filter som blockerar högfrekvensbrus som är gemensamt för två eller flera data eller kraftledningar samtidigt som den önskade DC eller lågfrekvenssignal kan passera. Common Mode (CM) brusström utstrålas vanligtvis från källor såsom oönskade radiosignaler, oskärmad elektronik, inverterare och motorer. Löst ofiltrerat, detta brus ger interferensproblem i elektronik och elektriska kretsar.

I normalt eller differentiellt läge (enstaka choke) reser nuvarande på en linje i en riktning från källan till lasten och i motsatt riktning på returlinjen som slutför kretsen. I gemensamt läge reser brusströmmen på båda linjerna i samma riktning

I vanligt läge rör strömmen i en grupp linjer i samma riktning så att det kombinerade magnetiska flödet lägger till att skapa ett motsatt fält för att blockera bruset, vilket illustreras av de röda och blå pilarna i den toroidkärnan som visas i figuren. I differentiellt läge reser de aktuella i motsatta riktningar och flödesunderlagen eller avbryter ut så att fältet inte motsätter sig den normala lägesignalen.

Hur väljer jag en gemensam läge choke?

De viktigaste kriterierna för att välja ett gemensamt läge choke är:

• Obligatorisk impedans: Hur mycket dämpning av buller behövs?
• Obligatoriskt frekvensområde: över vilken frekvensbandbredd är bruset?
• Obligatorisk strömhantering: Hur mycket differentiell lägesström måste den hantera?
