Vad är självkapacitansen för en luftlindad induktor?

Vad är självkapacitansen för en luftlindad induktor?

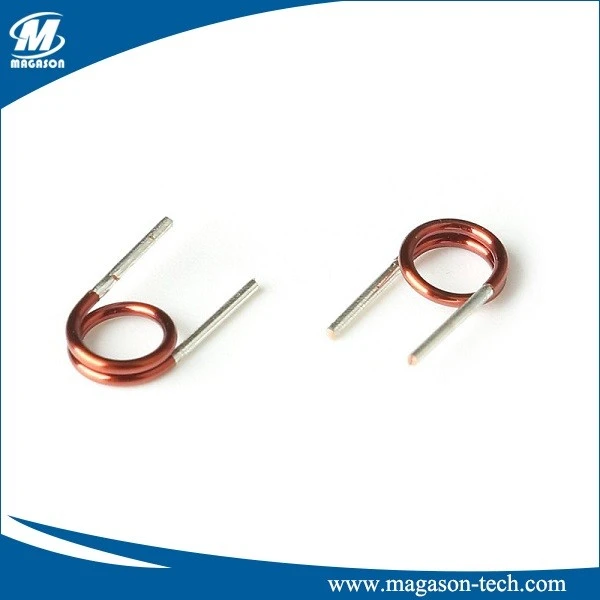

Som leverantör av Air Wound Inductors"Air Wound Inductor", stöter jag ofta på tekniska förfrågningar från kunder. En av de vanligaste frågorna handlar om självkapacitansen hos en luftlindad induktor. I den här bloggen kommer jag att fördjupa mig i det här ämnet och förklara vad självkapacitans är, hur det påverkar luftlindade induktorer och varför det är viktigt för ingenjörer och designers att förstå det.

Förstå själv - kapacitans

Innan vi specifikt diskuterar självkapacitansen hos luftlindade induktorer, låt oss först förstå vad självkapacitans betyder i allmänhet. Självkapacitans, även känd som strökapacitans, är en inneboende egenskap hos alla elektriska komponenter. Det är kapacitansen som finns mellan olika delar av en enskild komponent på grund av den elektriska fältfördelningen runt komponenten.

I en elektrisk krets definieras kapacitans som förmågan hos ett system att lagra en elektrisk laddning. När vi pratar om självkapacitans syftar vi på kapacitansen som inte är avsiktligt utformad i komponenten utan existerar som en biprodukt av dess fysiska struktur. Till exempel, i en enkel tråd, finns det en liten mängd självkapacitans mellan olika segment av tråden på grund av det elektriska fältet som finns runt den.

Självkapacitans i luftlindade induktorer

En luftlindad induktor är en typ av induktor där spolen är lindad runt en luftkärna istället för en magnetisk kärna. Luftlindade induktorer används i stor utsträckning i olika tillämpningar såsom radiofrekvenskretsar (RF), strömförsörjning och kommunikationssystem på grund av deras låga förluster och höga Q-faktoregenskaper.

Självkapacitansen i en luftlindad induktor kommer huvudsakligen från kapacitansen mellan intilliggande varv av spolen. När en elektrisk ström flyter genom spolen bildas ett elektriskt fält runt varje varv. De elektriska fälten i intilliggande svängar interagerar med varandra och skapar en kapacitans mellan dem. Denna självkapacitans kan ses som en liten kondensator kopplad parallellt med induktorn.

Matematiskt kan självkapacitansen (C_s) för en luftlindad induktor uppskattas med hjälp av empiriska formler eller mer komplexa elektromagnetiska fältsimuleringsmetoder. En av de enkla empiriska formlerna för att uppskatta självkapacitansen hos en luftlindad induktor med ett skikt är baserad på spolens fysiska dimensioner, såsom antalet varv (N), spolens radie (r) och stigningen mellan varven (p).

Faktorer som påverkar självkapacitansen hos luftsårinduktorer

Flera faktorer kan påverka självkapacitansen hos en luftlindad induktor:

1. Antal varv

Ju fler varv induktorn har, desto högre självkapacitans. Detta beror på att när antalet varv ökar, ökar också antalet intilliggande varvpar, vilket leder till fler interaktioner mellan de elektriska fälten i olika varv och därmed en större självkapacitans.

2. Spolens geometri

Spolens geometri, inklusive spolens radie och stigningen mellan varven, spelar en avgörande roll. En större spoleradie resulterar i allmänhet i en lägre självkapacitans eftersom avståndet mellan varven i en spole med större radie är relativt större, vilket minskar interaktionen mellan de elektriska fälten i intilliggande varv. Å andra sidan ökar en mindre stigning mellan varven självkapacitansen eftersom de elektriska fälten i intilliggande varv är närmare varandra.

3. Lindningskonfiguration

Sättet som spolen lindas på påverkar också självkapacitansen. Till exempel har en flerskiktslindningskonfiguration vanligtvis en högre självkapacitans än en enskiktslindning. I en flerskiktslindning finns det inte bara interaktioner mellan intilliggande varv i samma lager utan också mellan varv i olika lager, vilket avsevärt ökar den totala självkapacitansen.

Effekter av självkapacitans på luftsårsinduktorer

Självkapacitansen hos en luftlindad induktor kan ha flera effekter på dess prestanda:

1. Resonans

Självkapacitansen och induktansen hos den luftlindade induktorn bildar en resonanskrets. Vid resonansfrekvensen (f_r=\frac{1}{2\pi\sqrt{LC_s}}), där (L) är induktansen för induktorn och (C_s) är självkapacitansen, når induktorns impedans ett maximum. Denna resonans kan vara ett problem i RF-kretsar, eftersom det kan orsaka oönskade frekvenssvar och signalförvrängning.

2. Frekvenssvar

Självkapacitansen påverkar också induktorns frekvenssvar. Vid höga frekvenser blir självkapacitansen mer betydande, och induktorn beter sig inte längre enbart som en induktor. Istället börjar dess impedans att avvika från den ideala induktiva impedansen, och induktorn kan uppvisa kapacitivt beteende vid frekvenser över den självresonansfria frekvensen.

3. Q - Faktor

Q - faktorn, som är ett mått på kvaliteten hos en induktor, påverkas också av självkapacitansen. En hög självkapacitans kan minska induktorns Q-faktor, speciellt vid höga frekvenser. Detta beror på att självkapacitansen introducerar ytterligare förluster i form av dielektriska förluster och kan också få induktorn att resonera vid en lägre frekvens, vilket begränsar dess användbara frekvensområde.

Mätning av självkapacitansen hos luftsårsinduktorer

Det finns flera metoder för att mäta självkapacitansen hos luftlindade induktorer:

1. Resonansmetod

Resonansmetoden innebär att man mäter induktorns resonansfrekvens och sedan beräknar självkapacitansen med hjälp av formeln (C_s=\frac{1}{(2\pi f_r)^2L}). Denna metod är relativt enkel och kan ge exakta resultat om induktansen (L) är känd noggrant.

2. Brometoder

Brometoder, såsom Schering-bron eller Wien-bron, kan också användas för att mäta självkapacitansen. Dessa metoder är mer exakta men kräver mer komplexa mätinställningar.

Vikten av att kontrollera själv - Kapacitans

För ingenjörer och designers är kontroll av självkapacitansen hos luftlindade induktorer avgörande i många applikationer. I RF-kretsar, till exempel, kan minimering av självkapacitansen bidra till att förbättra frekvenssvaret och minska signaldistorsion. I nätaggregat kan styrning av självkapacitansen bidra till att förbättra kretsens effektivitet och stabilitet.

Som leverantör av luftlindade induktorer förstår vi vikten av att förse induktorer med välkontrollerad självkapacitans. Vi använder avancerad tillverkningsteknik och strikta kvalitetskontrollprocesser för att säkerställa att våra luftlindade induktorer har de önskade självkapacitansegenskaperna. Vårt FoU-team arbetar ständigt med att förbättra design- och tillverkningsprocesserna för att minska egenkapacitansen hos våra induktorer och förbättra deras prestanda.

Slutsats

Sammanfattningsvis är självkapacitansen hos en luftlindad induktor en viktig parameter som avsevärt kan påverka dess prestanda. Att förstå faktorerna som påverkar självkapacitansen, dess effekter på induktorns prestanda och metoderna för att mäta och kontrollera den är väsentligt för ingenjörer och designers.

Om du är i behov av högkvalitativa luftlindade induktorer med välkontrollerad självkapacitans för dina projekt, är vi här för att hjälpa dig. Vårt team av experter kan ge dig professionell rådgivning och skräddarsydda lösningar för att möta dina specifika krav. Kontakta oss gärna för att starta en upphandlingsdiskussion och hitta de bästa luftlindade induktorerna för dina applikationer.

Referenser

1. Grover, FW (1946). Induktansberäkningar: Arbetsformler och tabeller. Dover Publikationer.
2. Hayt, WH, & Kemmerly, JE (2001). Teknisk kretsanalys. McGraw - Hill.
3. Chen, WK (red.). (1986). Handboken Kretsar och filter. CRC Tryck.
