Kan Rogowski Coil användas i elsystem ombord?
Som leverantör av Rogowski Coils har jag ofta fått frågan om möjligheten att använda vår produkt i elsystem ombord. I den här bloggen kommer jag att fördjupa mig i de tekniska aspekterna, fördelarna och potentiella utmaningarna med att integrera Rogowski Coils i dessa komplexa maritima miljöer.
Teknisk översikt av Rogowski-spolar
Rogowski Coils är icke-inträngande strömsensorer som fungerar baserat på Faradays lag om elektromagnetisk induktion. Till skillnad från traditionella strömtransformatorer (CT) har de ingen magnetisk kärna. Istället består de av en flexibel trådspole lindad runt en icke-magnetisk formare. När en växelström (AC) passerar genom en ledare genererar den ett magnetfält. Rogowski-spolen omger ledaren och det föränderliga magnetfältet inducerar en elektromotorisk kraft (EMF) i spolen. Denna inducerade spänning är proportionell mot förändringshastigheten för strömmen i ledaren.

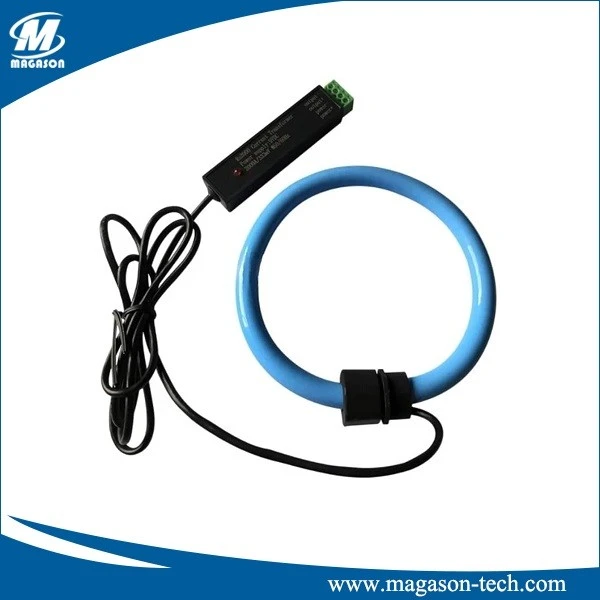

Utsignalen från en Rogowski-spole är en spänningssignal som är relaterad till strömderivatan. För att erhålla det faktiska strömvärdet måste utspänningen integreras. Detta kan göras med hjälp av en extern integratorkrets, som ofta ingår i enRogowski Strömgivare.
Lämplighet för elsystem ombord
Elsystem ombord är unika på många sätt. De måste vara pålitliga, kompakta och kunna motstå tuffa miljöförhållanden som vibrationer, temperaturvariationer och luftfuktighet.
Fördelar med att använda Rogowski-spolar
- Icke - påträngande installation: En av de viktigaste fördelarna med Rogowski Coils är deras icke-påträngande karaktär. I ett fartyg, där utrymmet ofta är begränsat och elektriska system är komplexa, kan det vara utmanande att installera traditionella CT. Rogowski Coils kan enkelt lindas runt befintliga ledare utan att behöva koppla bort kretsen. Detta förenklar installationsprocessen och minskar risken för elektriska fel under installationen.
- Brett frekvensområde: Elektriska system ombord kan innehålla en mängd olika elektrisk utrustning, varav en del genererar icke-sinusformade strömmar med högfrekventa komponenter. Rogowski-spolar har ett brett frekvenssvar, vanligtvis från några få hertz till flera megahertz. Detta gör det möjligt för dem att noggrant mäta strömmar med komplexa vågformer, vilket är avgörande för att övervaka prestandan hos moderna kraftelektronikenheter som frekvensomriktare (VFD) som används i fartygsframdrivningssystem.
- Lätt och kompakt design: Vikt är en kritisk faktor vid fartygsdesign. Rogowski Coils är lätta och har en liten formfaktor jämfört med traditionella CT. Detta gör dem till ett idealiskt val för applikationer där vikt- och utrymmesbesparingar är viktiga, såsom i elpaneler på fartyg.
- Säkerhet: Eftersom Rogowski-spolar inte har en magnetisk kärna, mättas de inte under högströmsförhållanden. Detta eliminerar risken för överhettning och skador på sensorn, vilket är en potentiell fara med traditionella CT-apparater. Dessutom minskar spolens icke-ledande karaktär risken för elektriska stötar under installation och underhåll.
Utmaningar och överväganden
- Integratörskrav: Som nämnts tidigare kräver Rogowski Coils en extern integrator för att få det faktiska aktuella värdet. Integratorns prestanda kan påverka strömmätningens noggrannhet. I en miljö ombord, där elektriskt brus förekommer, måste integratorn vara noggrant utformad för att avvisa buller och ge korrekt integration.
- Miljöförhållanden: Även om Rogowski-spolar i allmänhet är mer motståndskraftiga mot miljöfaktorer än traditionella CT-apparater, måste de fortfarande skyddas från extrema förhållanden. Till exempel kan hög luftfuktighet orsaka korrosion av spolens isolering, och överdriven vibration kan skada spolen eller dess anslutningar. Därför är korrekt inkapslings- och monteringsteknik nödvändig för att säkerställa den långsiktiga tillförlitligheten hos Rogowski-spolarna i applikationer ombord.
- Kalibrering: Liksom alla mätinstrument måste Rogowski-spolar kalibreras för att säkerställa korrekt strömmätning. I ett fartyg, där det elektriska systemet kan utsättas för frekventa förändringar och störningar, är regelbunden kalibrering väsentlig. Men att kalibrera spolarna i en miljö ombord kan vara utmanande på grund av den begränsade tillgången till kalibreringsutrustning och behovet av att minimera stilleståndstiden.
Fallstudier och tillämpningar i verkliga världen
Det har varit flera framgångsrika tillämpningar av Rogowski Coils i elsystem ombord. Till exempel, i vissa moderna kryssningsfartyg, används Rogowski Coils för att övervaka strömmen i kraftdistributionssystemet. Genom att noggrant mäta strömmen kan fartygets elektroingenjörer upptäcka eventuella onormala belastningsförhållanden och vidta förebyggande åtgärder för att undvika strömavbrott.
I örlogsfartyg används Rogowski Coils för övervakning av högeffekts elektriska system, såsom de som driver fartygets vapensystem och framdrivningsmotorer. Spolarnas icke-påträngande installation och breda frekvensområde gör dem lämpliga för dessa kritiska applikationer.
Framtidsutsikter
I takt med att den maritima industrin fortsätter att utvecklas ökar efterfrågan på mer avancerade och pålitliga elsystem. Rogowski Coils är väl positionerade för att möta dessa krav. Med pågående forskning och utveckling kan vi förvänta oss att se ytterligare förbättringar i prestanda och tillförlitlighet hos Rogowski Coils, vilket gör dem till ett ännu mer attraktivt alternativ för elsystem ombord.
Dessutom kommer integrationen av Rogowski Coils med smarta övervakningssystem och Internet of Things (IoT) att möjliggöra realtidsövervakning och analys av fartygets elektriska system. Detta kommer att hjälpa fartygsoperatörer att optimera prestanda för sina elektriska system, minska energiförbrukningen och förbättra den övergripande säkerheten.
Slutsats
Sammanfattningsvis kan Rogowski Coils effektivt användas i elsystem ombord. Deras icke-påträngande installation, breda frekvensområde, lätta design och säkerhetsfunktioner gör dem till ett lämpligt alternativ till traditionella strömtransformatorer. Det är dock viktigt att ta itu med utmaningarna relaterade till integratorkrav, miljöförhållanden och kalibrering för att säkerställa korrekt och tillförlitlig drift av spolarna.
Om du är intresserad av att utforska användningen av Rogowski-spolar i dina elsystem ombord, uppmuntrar jag dig att kontakta oss för en detaljerad diskussion. Vårt team av experter kan ge dig skräddarsydda lösningar baserade på dina specifika krav. Vi är fast beslutna att tillhandahålla högkvalitativa Rogowski-spolar och utmärkt kundservice för att möta behoven i den maritima industrin.
Referenser
- "Electrical Engineering Handbook" av Richard C. Dorf
- "Marine Electrical Systems: Design, Installation and Maintenance" av John J. Carroll
- Tekniska artiklar om Rogowski Coil-applikationer i industriella och maritima miljöer publicerade i IEEE-transaktioner om kraftleverans och andra relevanta tidskrifter.
